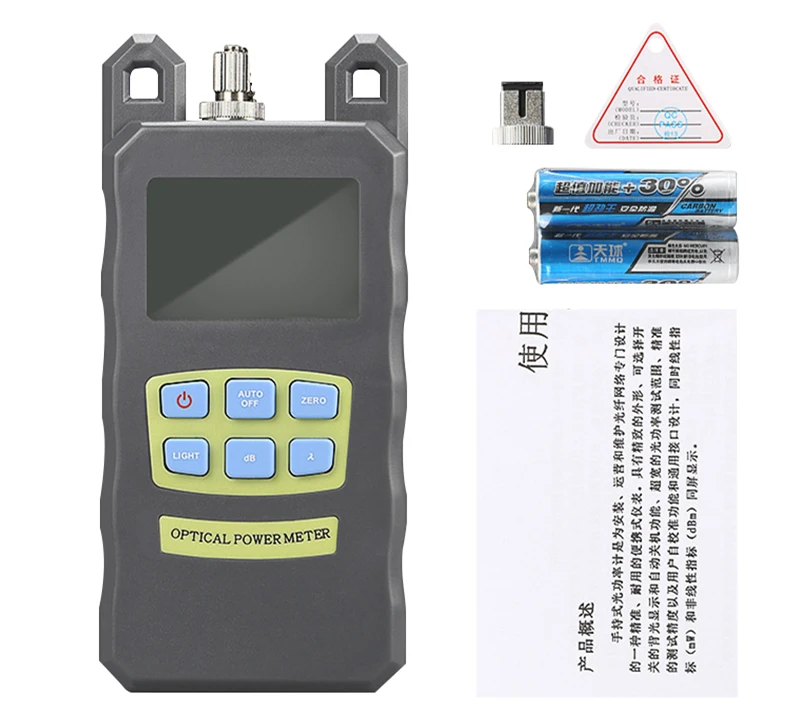

Contorul de putere optic portabil este special conceput pentru instalarea, depanarea și întreținerea rețelei de fibră. Și este durabil, precis și portabil. Are un aspect delicat, un afișaj cu iluminare de fundal opțională, precum și o funcție de oprire automată. Pe lângă gama largă de lungimi de undă Jthas, acuratețea testării precise, funcția de calibrare și interfața generală disponibilă. Atât indicele liniar (mW) cât și indicele neliniar (dBm) sunt afișate pe ecranul LCD.
Parametri tehnici
Interval de detectare a puterii | -70~ plus 10 dbm |
Sondă | InGaAs |
lungime de unda (nm) | 800-1700 |
Grad standard | 85, 098, 013, 001, 310,100, 000, 000, 000 |
Rezoluția afișajului | O.OldBm |
TiempCC de lucru) | -10~ plus 60 |
Temperatura de depozitare (grade) | -25~ plus 70 |
Timp de oprire automată (min) | 10 |
Baterie | Mai mult de 40 de ore |
Dimensiune totală (mm) | 180c X 83X28 |
Alimentare electrică | Baterie Li-On reîncărcabilă sau alcalină NR.5 |
Notă
1 . Gama de lungimi de undă: contorul optic de putere proiectat în acest interval de lungimi de undă, un interval standard de lungimi de undă de operare de la Amin la Amax este capabil să funcționeze sub indicele specificat.
2. Interval de detectare a puterii: intervalul de putere maximă a luminii conform indicelui specificat
3. Incertitudine: eroarea dintre rezultatul testului unei puteri optice date și puterea optică standard
Funcţie
1. Afișaj LCD
Ecranul LCD arată puterea optică în forme de dB, dBm, mW, uW, nW. Și poate afișa lungimea de undă cu 850nm, 980nm, 1300nm, 1310nm, 1550nm, 1625nmc.
2. Buton ON/OFF
Apăsați butonul ON/OFF și mențineți apăsat timp de 1 secundă pentru a porni contorul. Când este pornit, apăsați butonul ON/OFF pentru a opri contorul.
3. Butonul DB
Acest buton este folosit pentru a selecta fie dBm, fie mW între măsurătorile absolute și relative ale puterii optice.
4. Butonul ZERO
Apăsați butonul ZERO pentru a calibra.
5. Un Buton
Acest buton este folosit pentru a selecta lungimea de undă, 850nm, 980nm, 1300nm, 1490nm, 1550nm și 1625nm.
Apăsați butonul în mod repetat pentru a trece prin lungimile de undă.
6. Buton de lumină
Apăsați butonul LIGHT pentru a porni sau opri iluminarea de fundal.
7. Buton AUTOOF
Apăsați butonul AUTOOFF pentru a activa sau dezactiva funcția de oprire automată.
Instrucțiuni
Pornirea/oprirea contorului
1. Apăsați butonul ON/OFF pentru al porni.
2. Apăsați butonul ON/OFF pentru al opri.
Măsurarea puterii absolute
1. În primul rând, porniți contorul de putere optic.
2. În al doilea rând, apăsați butonul A pentru a selecta lungimile de undă. Și implicit este 1310nm.
3. Conectați portul de ieșire al sursei de lumină cu portul de detectare al contorului de putere cu fibră.
Apoi, afișajul LCD arată acum puterea reală de ieșire a sursei de lumină, inclusiv valorile liniare și neliniare.
